LC-C1-100-215

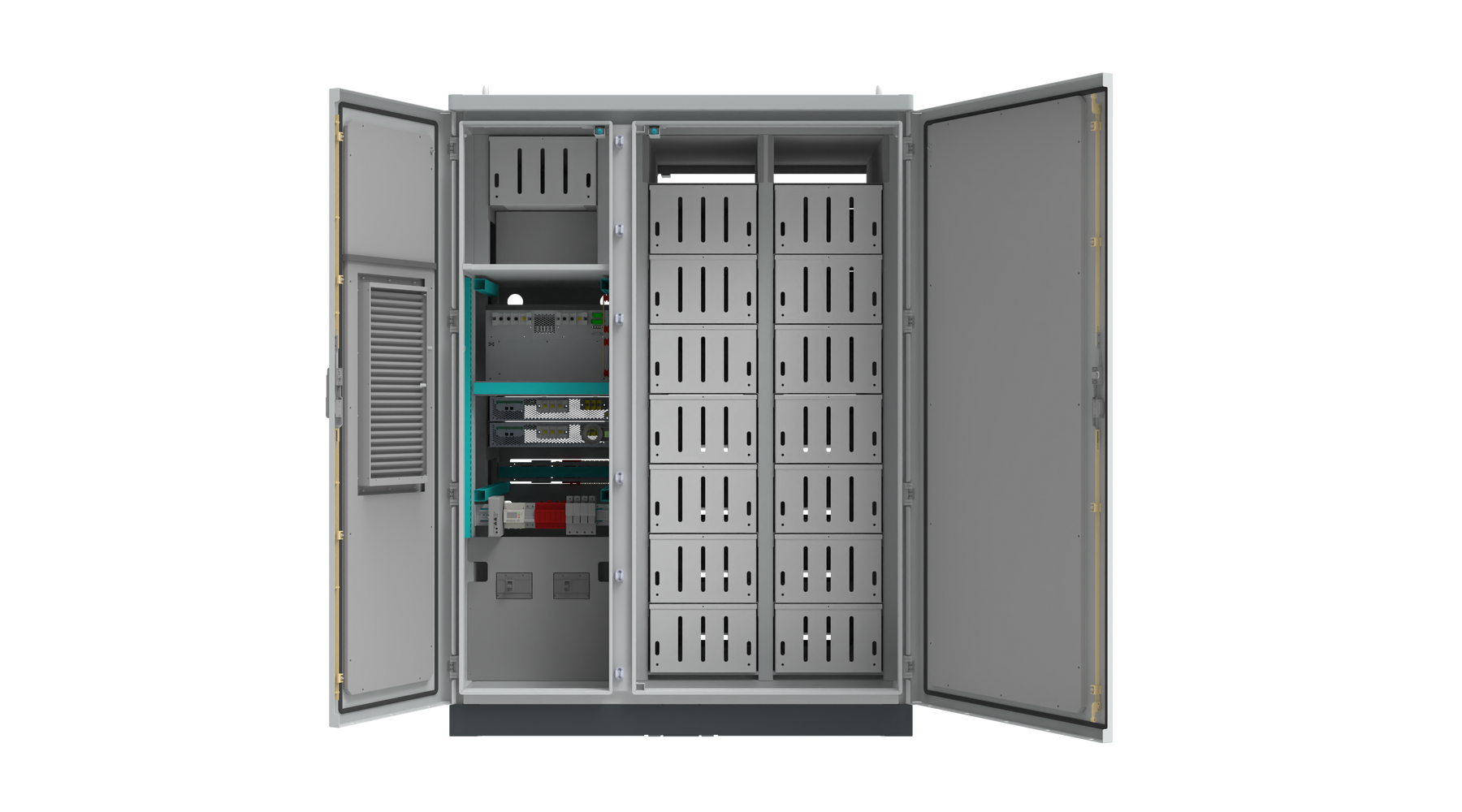

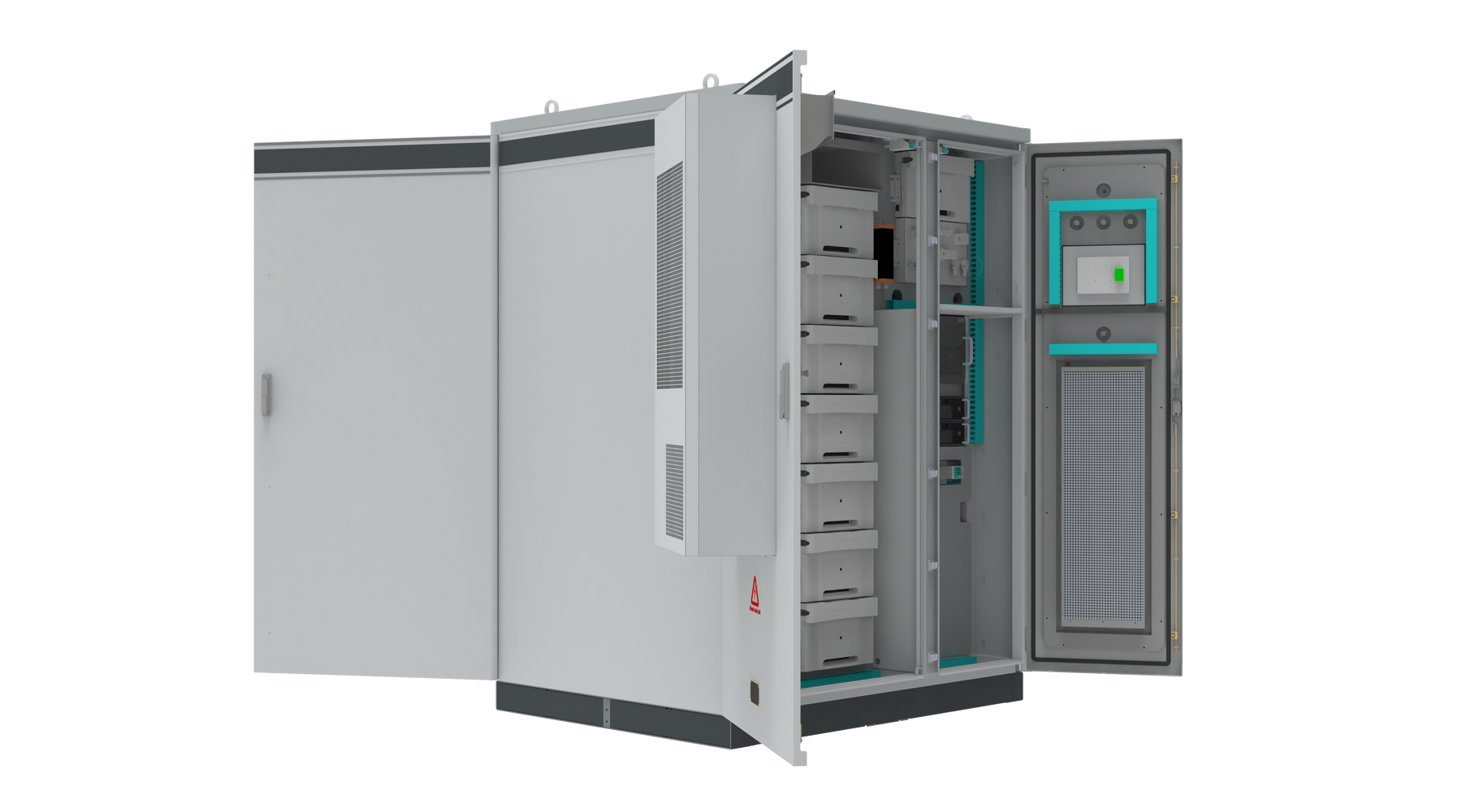

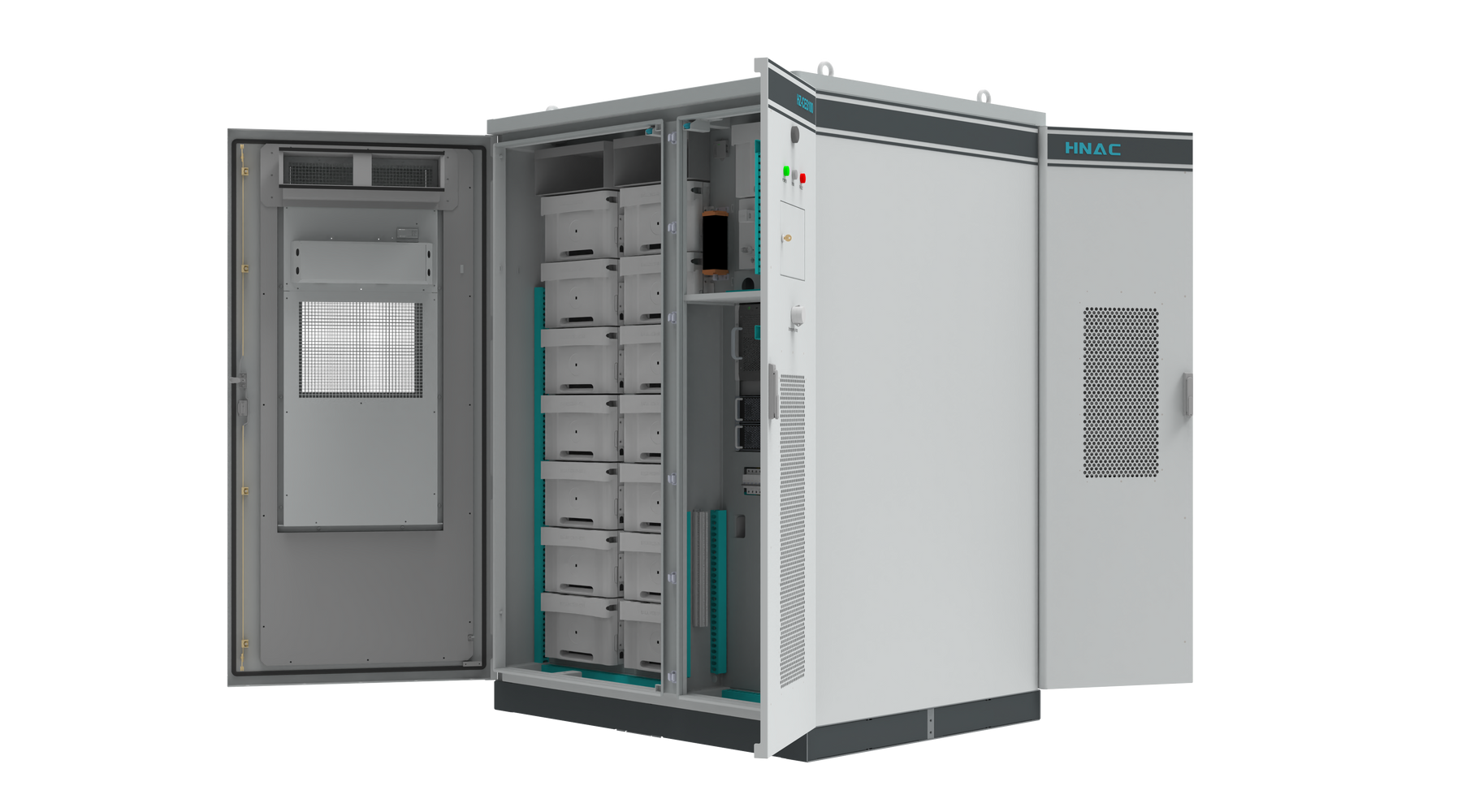

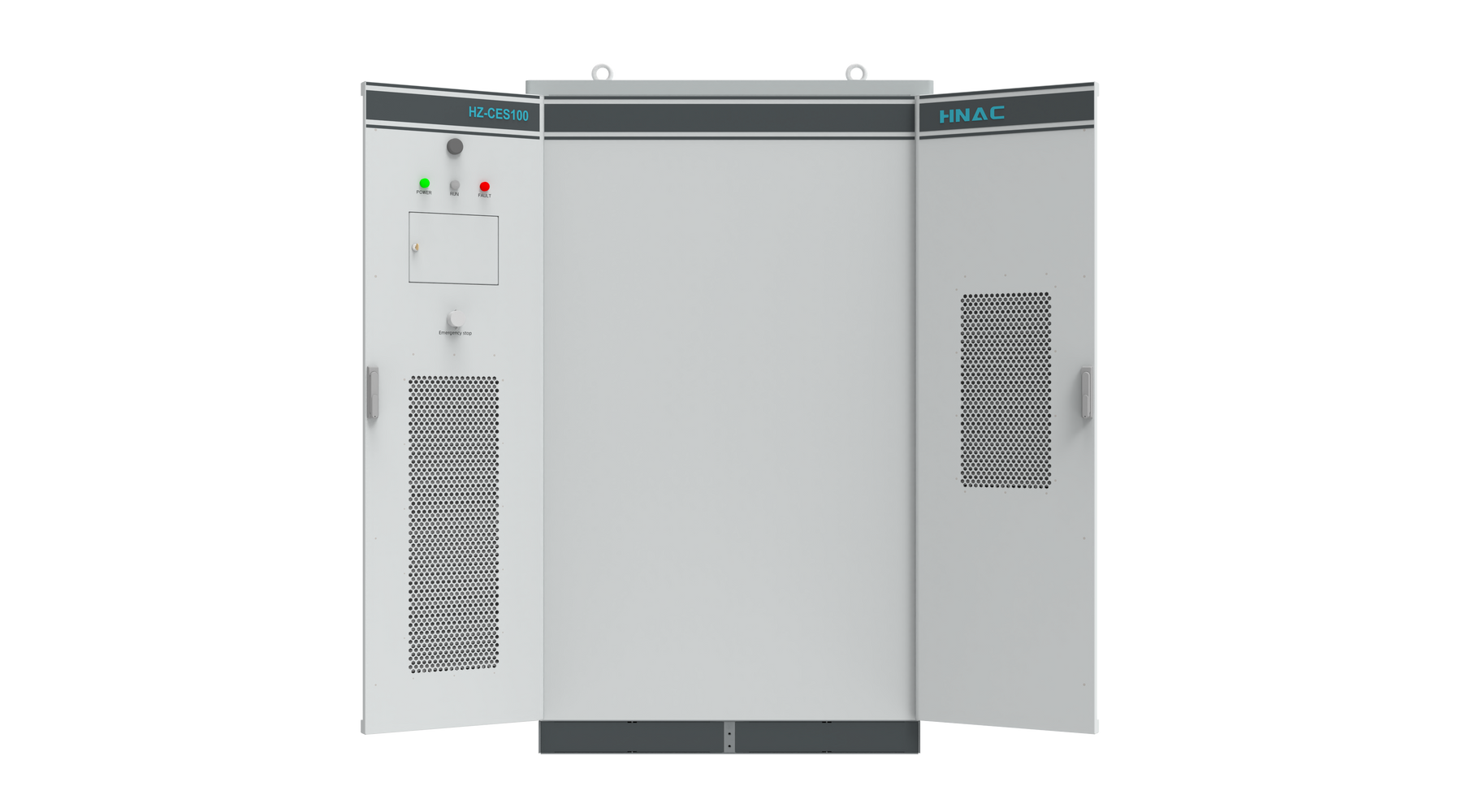

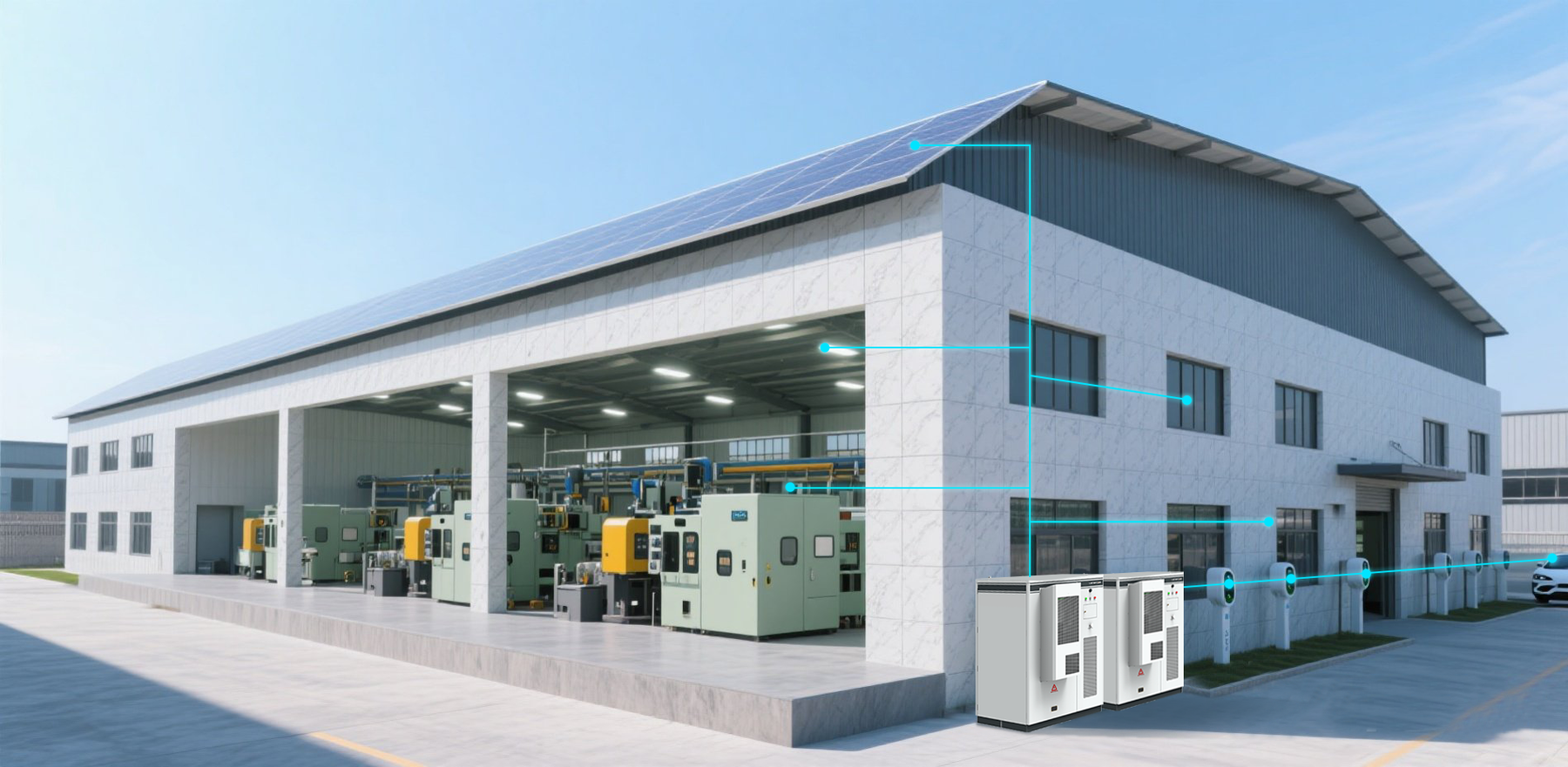

Dieses System ist eine kommerzielle All-in-One-Energiespeicherlösung, die ein integriertes Stromumwandlungssystem (PCS), ein Energiemanagementsystem (EMS), ein Hochspannungsmodul, eine Klimaanlage, ein Brandschutzsystem und das Batteriesystem umfasst. Die verwendeten Batteriezellen bestehen aus 240 Strängen von LiFePO4-Batterien mit einem Monomertyp von 280 Ah (280Ah1P). Jeder 1P16S-Strang bildet ein Batteriemodul, und jeweils 15 Batteriemodule sind in Reihe geschaltet, um einen Cluster mit einer Gesamtleistung von 215 kWh zu bilden.

Technische Parameter des Batterieclusters

Batteriemanagementsystem (BMS)

Das Batteriemanagementsystem (BMS) verfügt über eine dreistufige Netzwerkarchitektur.

Batteriemanagementeinheit (BMU): Jeder Batteriekasten wird von einer BMU verwaltet. Die BMU ist für Funktionen wie die Erfassung der Zellspannung und -temperatur sowie den Batterieausgleich zuständig. Mehrere BMUs kommunizieren über einen CAN-Bus miteinander.

Batteriecluster-Management-Einheit (BCMU): Jeder Batteriecluster ist mit einer BCMU ausgestattet. Sie misst die Gesamtspannung und den Gesamtstrom des Clusters, steuert den Batteriecluster-Schütz und kommuniziert über CAN mit den BMUs.

Batteriemanagementsystem-Mensch-Maschine-Schnittstelle (BAMS): Jede Batterieeinheit ist mit einer BAMS ausgestattet. Sie verarbeitet die von der BCMU hochgeladenen Batterieinformationen und bietet Funktionen wie Datenanzeige, Parametereinstellung, Fehleralarme und Datenaufzeichnung. Die BAMS kommuniziert mit dem Wechselrichter, während der Server mit dem Überwachungs-Hintergrundsystem kommuniziert.

Hochspannungsmodul

Jeder Batteriecluster ist mit einer Hochspannungsbox ausgestattet, die über eine Hauptsteuerung des Batteriemanagementsystems (BCMS), einen Gesamt-Plus-Schütz und einen Gesamt-Minus-Schütz verfügt. Bei Bedarf können Leistungsschalter hinzugefügt werden (optional).

Alle Schütze können Steuerbefehle vom BCMS empfangen. Das BCMS kann die Spannung und Temperatur jeder Batteriezelle jedes Batteriemoduls BMU erfassen und die Daten nach der Datenerfassung und -analyse an das BAMS melden.

Die Hochspannungsbox verbindet die Stromkreise der einzelnen Batteriemodule in Reihe und dient als Eingangsschnittstelle für den Stromkreis des Batterieclusters.

Stromumwandlungssystem (PCS)-Modul

Der Energiespeicherwandler PCS (Power Conversion System) kann den Lade- und Entladevorgang der Batterie steuern und Wechselstrom in Gleichstrom umwandeln. Das PCS besteht aus einem bidirektionalen Wechselstrom-/Gleichstromwandler, einer Steuereinheit usw. Die PCS-Steuereinheit empfängt Steuerbefehle über die Kommunikationsschnittstelle, lädt oder entlädt die Batterie und passt die Wirkleistung und Blindleistung des Stromnetzes an.

Das PCS kann auch netzunabhängig betrieben werden, um die Last mit Spannung zu versorgen. Die PCS-Steuereinheit kommuniziert über die CAN-Schnittstelle mit dem BMS, um Informationen zum Status des Batteriepacks zu erhalten und ein sicheres Laden und Entladen der Batterie zu gewährleisten. Gleichzeitig kommuniziert das PCS über die RS485-Schnittstelle mit dem Energiemanagementsystem EMS, um Spitzenausgleich und Talauffüllung, Spitzenregulierung und Frequenzmodulation, virtuelle Kapazitätserhöhung und netzunabhängige Notstromversorgung für das Stromnetz zu realisieren.

Der Energiespeicher-Umrichter PCS unterstützt auch mehrere Lade- und Entlademodi wie Konstantspannung, Konstantstrom und Erhaltungsladung.

Zertifizierung

TÜV CE-EMV EN 61000-6-2:2019; EN 61000-6-4:2019
TÜV CE-LVD EN 62477-1, EN 62477-2
TÜV EN 62109-1, EN 62109-2
TÜV EN50549-1/10, EN50549-2/-10, VDE-AR-N 4110&4120, OVE-R-25, UK-G99, NTS631-A/-B, NRS097, CEI-0-21/0-16

Gültig für: Deutschland, Frankreich, Italien, Spanien, Niederlande, Belgien, Schweden, Dänemark, Finnland, Österreich, Tschechische Republik, Ungarn, Polen, Rumänien, Griechenland und die meisten Länder der Europäischen Union.

Technische Parameter des PCS-Moduls EPCS105

Lieferzeit aktuell ca. 2-4 Wochen.

Konditionen: Anzahlung 100% vor Lieferung. Unterstützung bei Inbetriebnahme kostenlos inkludiert. (Sie haben Ihren Elektriker vor Ort und wir unterstützen diesen.)
